Einsatz
Zum Steuern von einfachwirkenden Luftzylindern oder generell Druckluft.
Verwendung findet das M5 Kipphebelventil im Vorrichtungsbau, bei Handarbeitsplätzen, für
Prüfvorrichtungen, zum Spannen, Ein- und Ausschalten von Druckluft, Drücken und Bewegen. Für
Schalttafeleinbau ist dieses Ventil dank der kleinen Bauweise besonders gut geeignet.
Beschreibung

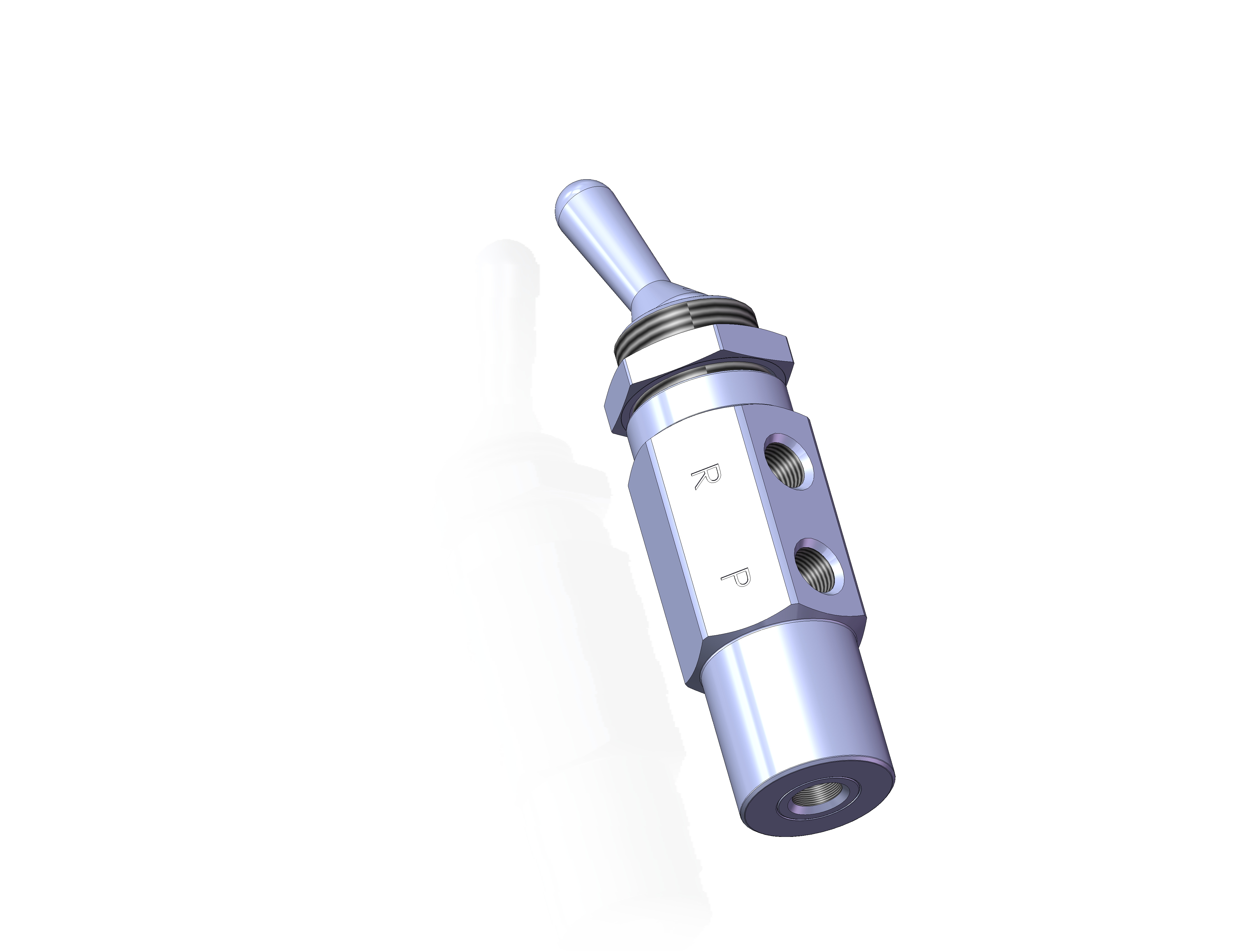

Das Kipphebelventil M5 ist ein von Hand zu betätigendes Schieberventil. Es ist lieferbar als 2/2-
und 3/2-Wegeventil. Bei der 2/2-Wege Ausführung ist der Entlüftungsanschluss (R)
verschlossen. Das Ventil wird in einer Bohrung Ø12 mit einer mitgelieferten Mutter M12x1
befestigt.
Vorteile
- Das Kipphebelventil M5 ersetzt durch seine Bauart eine aufwändige und teure Steuerung.
- Der Kipphebel ist 360° dreh- und somit frei positionierbar.
- Anzeige der Schaltstellung durch Markierung beim Kipphebel.
Lieferung
Einbaufertig mit Mutter M12x1, ohne Verschraubungen.
Spezifikationen
| Durchfluss-Medien: |
Druckluft aufbereitet
Flüssigkeiten in Abhängigkeit der verwendeten Werkstoffe |
| Bauart: |
Schieberventil |
| Befestigungsart: |
Schalttafeleinbau (Lochdurchmesser 12 mm). Einbaulage beliebig. |
| Anschlüsse |
M5 Innengewinde |
| Werkstoffe |
Gehäuse, Kipphebel, Mutter: Messing vernickelt
Innenteile: Messing blank
O-Ring: Nitril
Feder: rostfreier Stahl
|
| Betriebsdruck |
0 - 8 bar |
| Nennweite |
2.0 mm |
| Normalnenndurchfluss: |
185 l/Min.* |
| Temperaturbereich |
-10 bis +80°C |
