KHV-117-E (Kipphebelventil 3/2-Wege) P an Gewinde

Warenkorb

Der Warenkorb ist leer

15,45 CHF pro Stück Hersteller: SAB technology AG

Schwenkarm

–

In den Warenkorb

Spezifikationen

Einschraubgewinde	G1/4"
MwSt.	exkl. MwSt.
Lieferzeit	3-5 Tage (bis 100 Stk.)

Einsatz
Zum Steuern von einfachwirkenden Luftzylindern oder generell Druckluft.
Verwendung findet das G1/4" Kipphebelventil im Vorrichtungsbau, bei Handarbeitsplätzen, für
Prüfvorrichtungen, zum Spannen, Ein- und Ausschalten von Druckluft, Stoppen, Drücken und
Bewegen.

Beschreibung
Das Kipphebelventil in Hohlschraubenausführung ist ein von Hand zu betätigendes Schieberventil.
Es ist lieferbar als 2/2- und 3/2-Wegeventil mit Entlüftung beim Sechskant wo die Abluft ungefasst
entweichen kann. Das Kipphebelventil kann z.B. direkt in einen einfachwirkenden Luftzylinder
eingeschraubt werden, weil der Druckluftanschluss (P) am Schwenkarm ist und somit keine
weiteren Verschraubungen erforderlich sind.

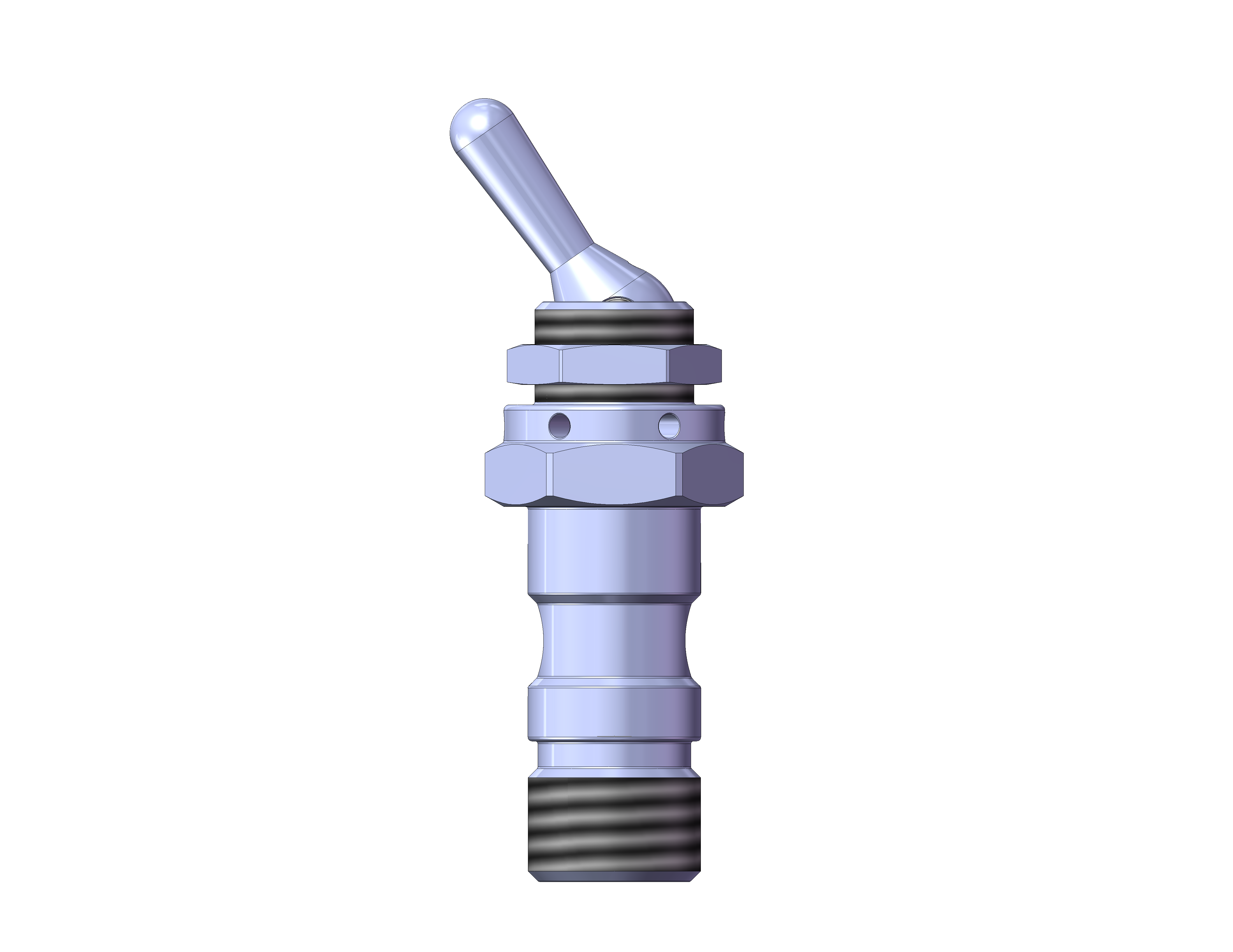

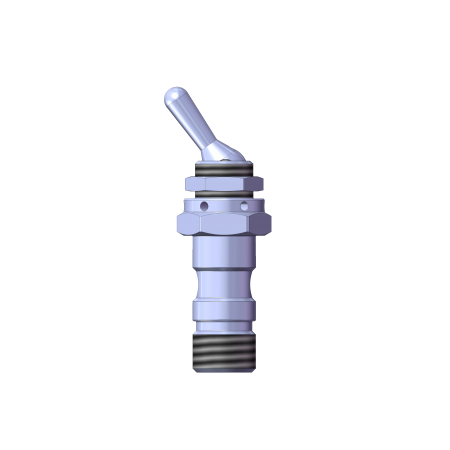

Das Kipphebelventil ist auch lieferbar mit Anschluss (P) beim Einschraubgewinde (Typ E)

Vorteile
- Das Kipphebelventil G1/4" ersetzt durch seine Bauart eine aufwändige und teure Steuerung
- Der Schwenkarm ist 360° drehbar
- Der Kipphebel ist 360° dreh- und somit frei positionierbar
- Anzeige der Schaltstellung durch Markierung beim Kipphebel
- Das Ventil ist direkt am Einsatzort einschraubbar
- Kompakte Bauweise
- Keine zusätzlichen Verschraubungen notwendig
- Schalttafeleinbau möglich
- Kennzeichen für das 3/2-Wegeventil sind die Entlüftungsbohrungen
- Mit unverlierbaren Dichtungen

Lieferung
Einbaufertig, gemäss Bestellangaben

Spezifikationen:

Durchfluss-Medien:	Druckluft aufbereitet. Flüssigkeiten in Abhängigkeit der verwendeten Werkstoffe
Bauart;	Schieberventil in Hohlschraubenbauweise
Befestigungsart:	Am gewünschten Einsatzort direkt in ein G1/4"-Gewinde einschraubbar oder Schalttafeleinbau (Lochdurchmesser 12 mm). Einbaulage beliebig.

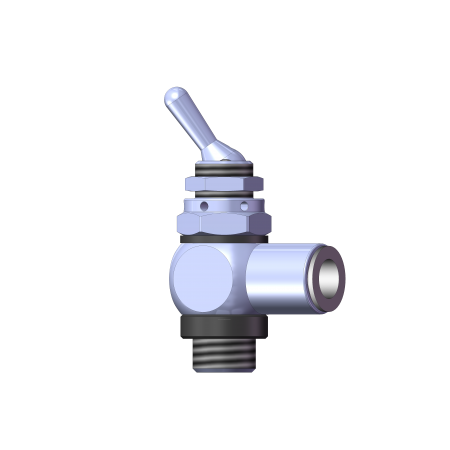

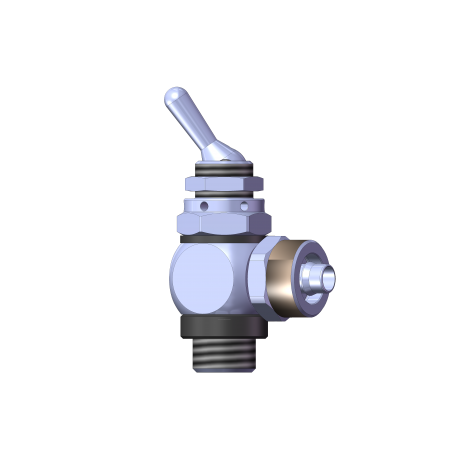

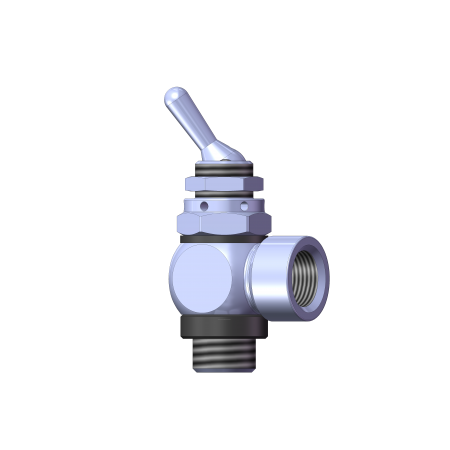

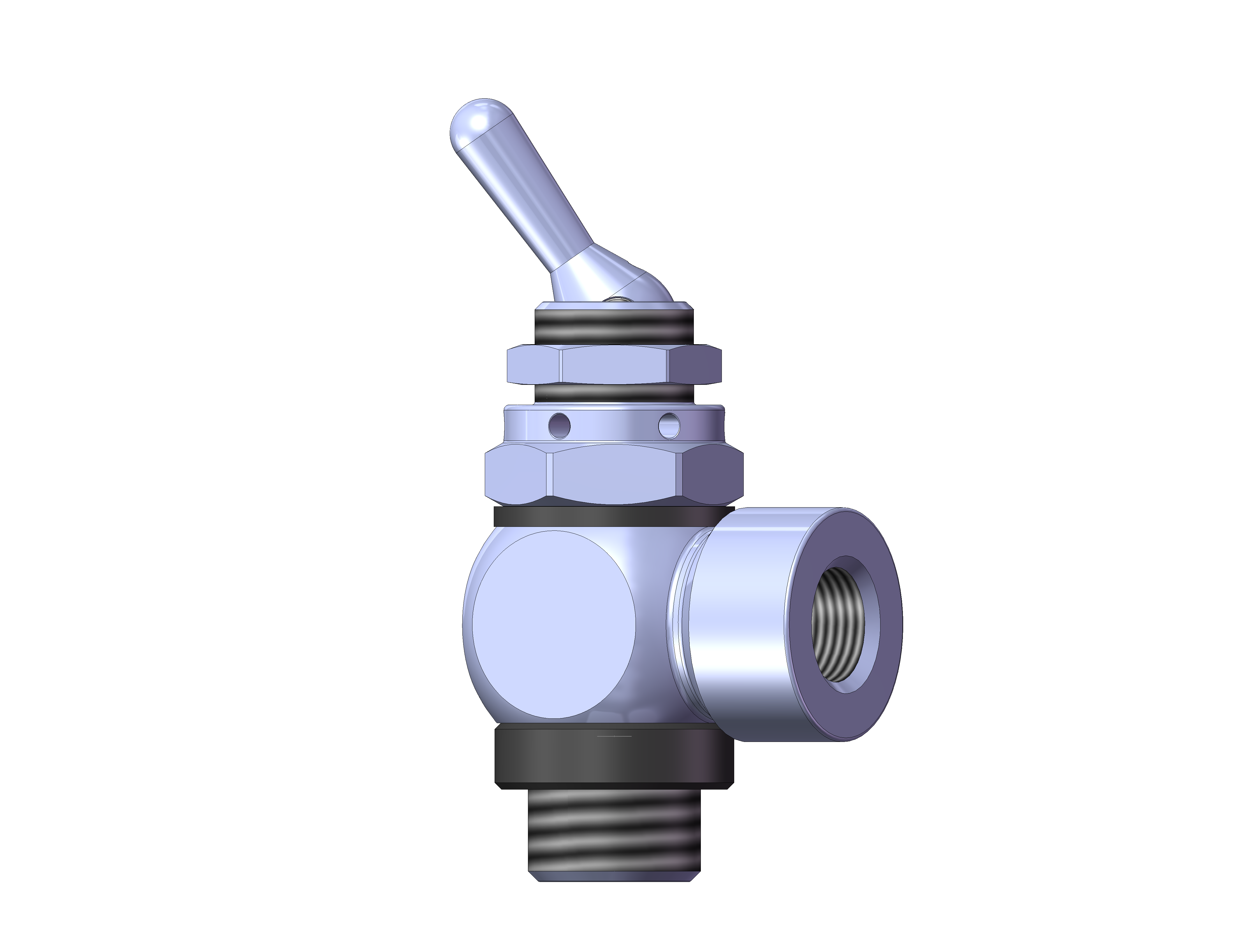

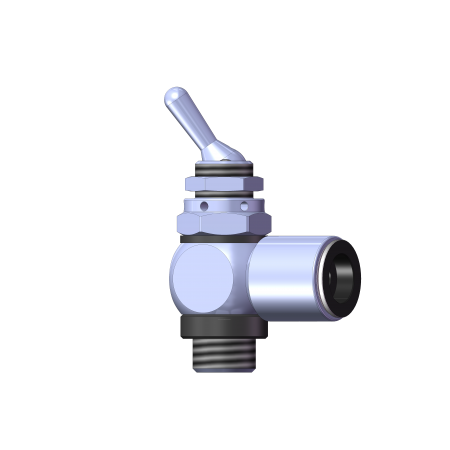

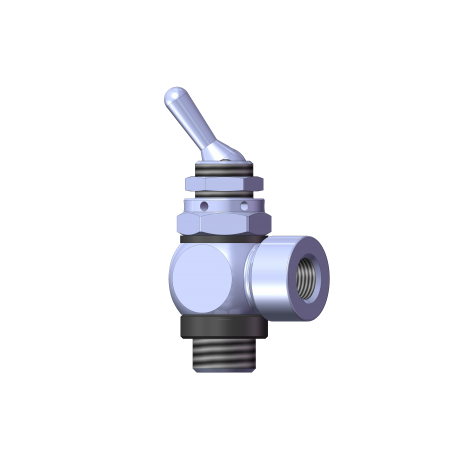

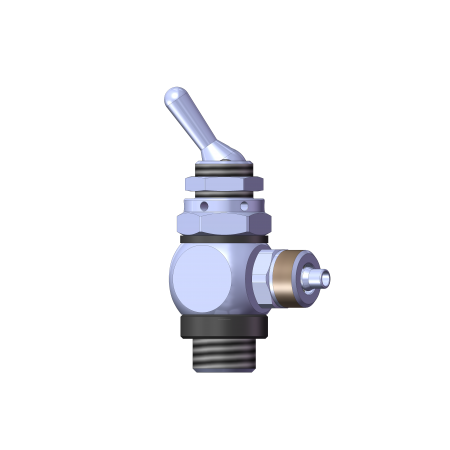

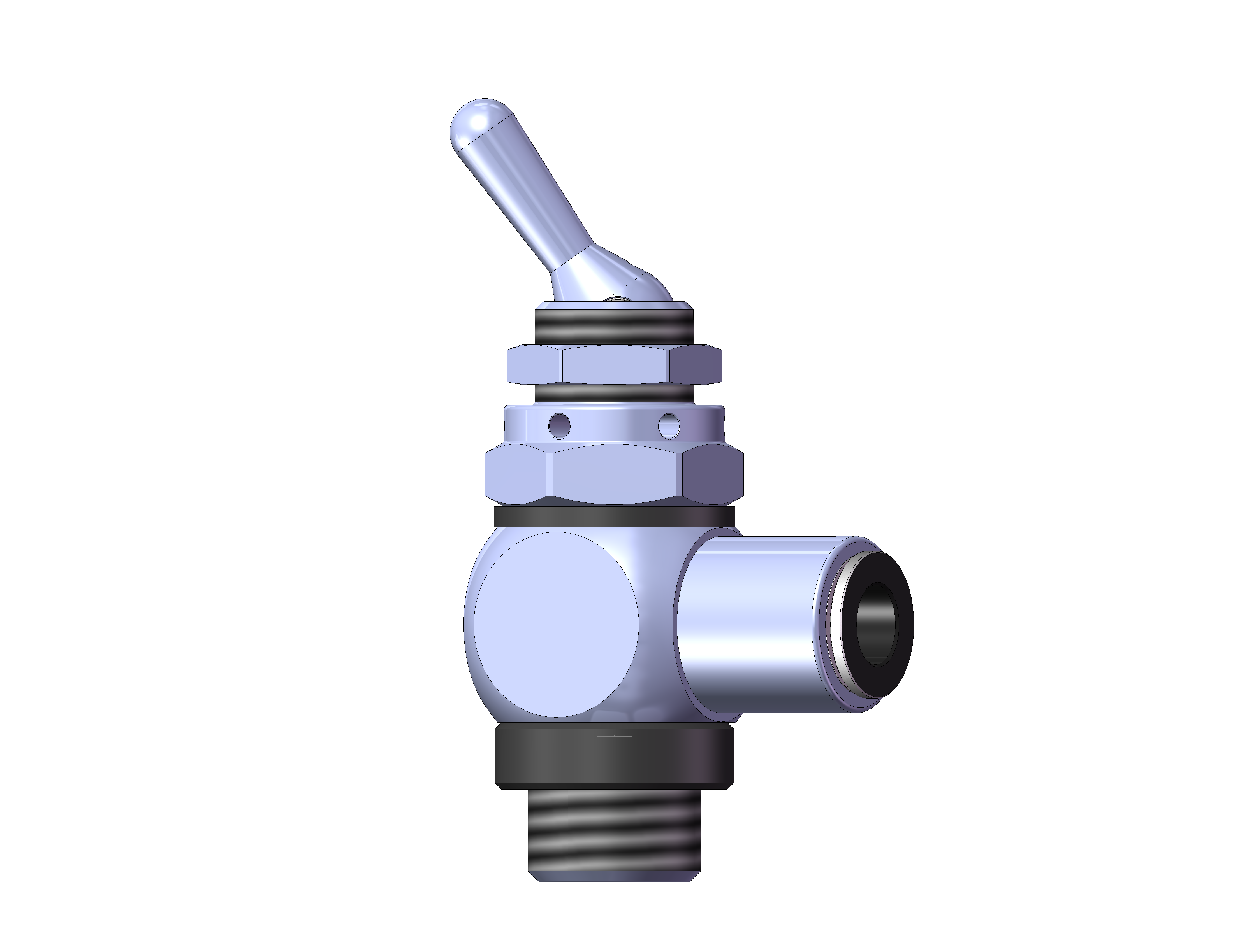

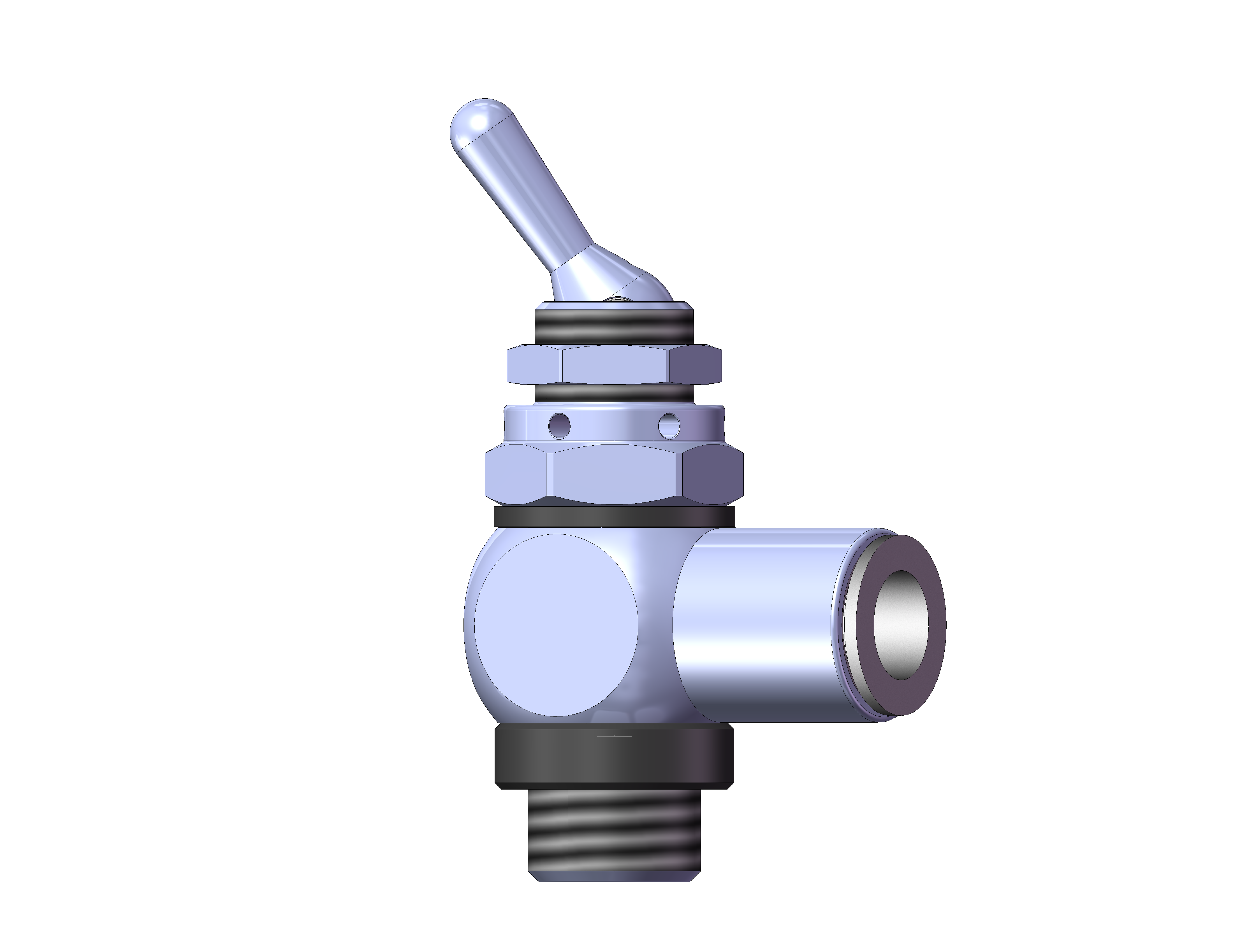

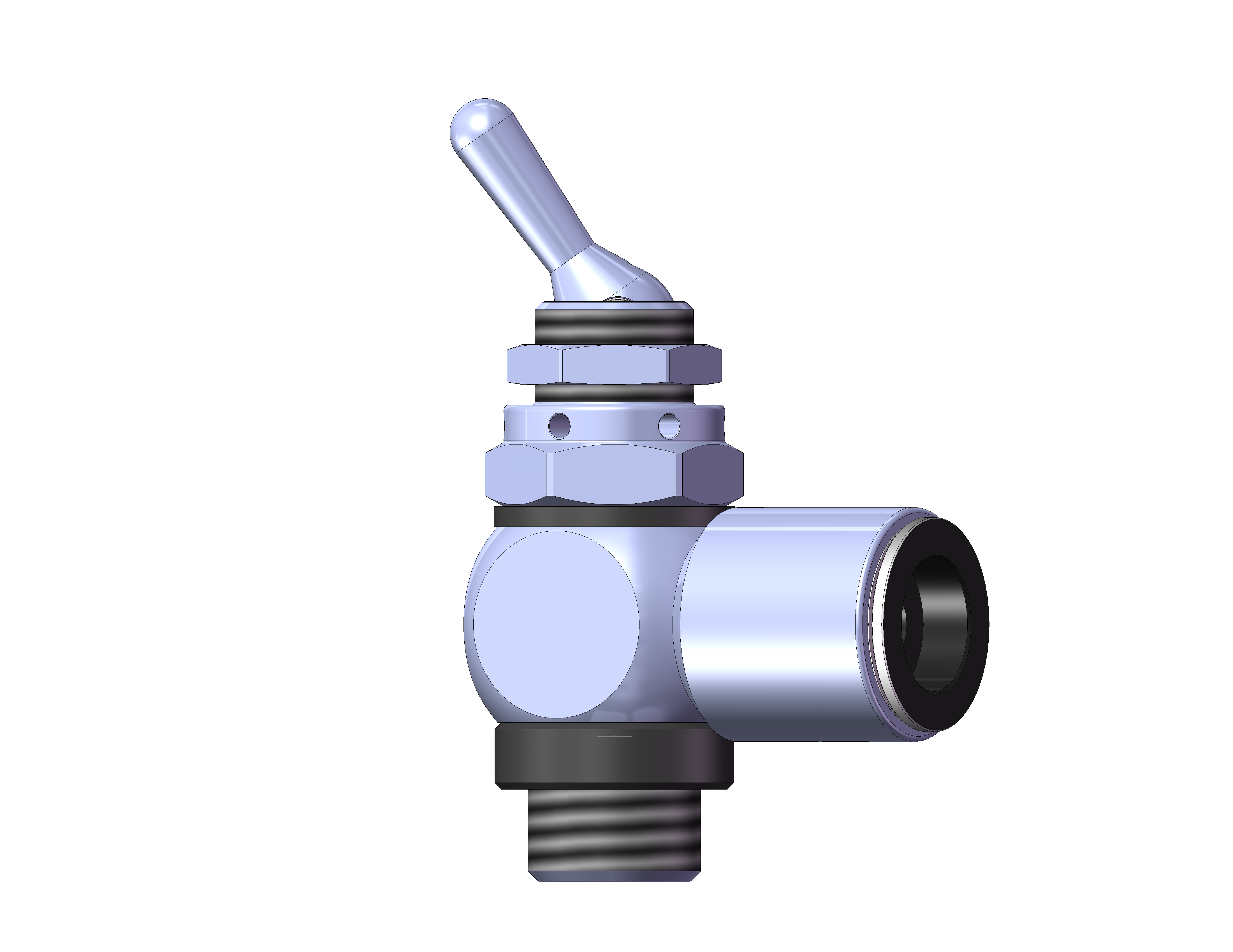

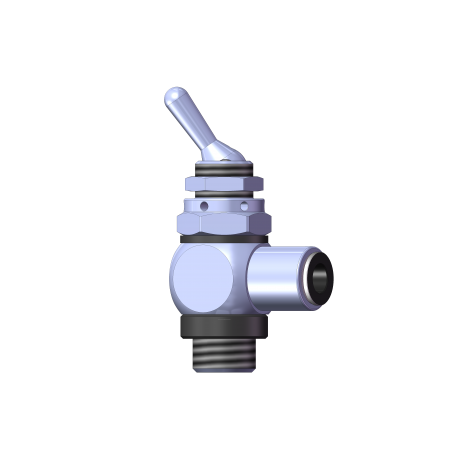

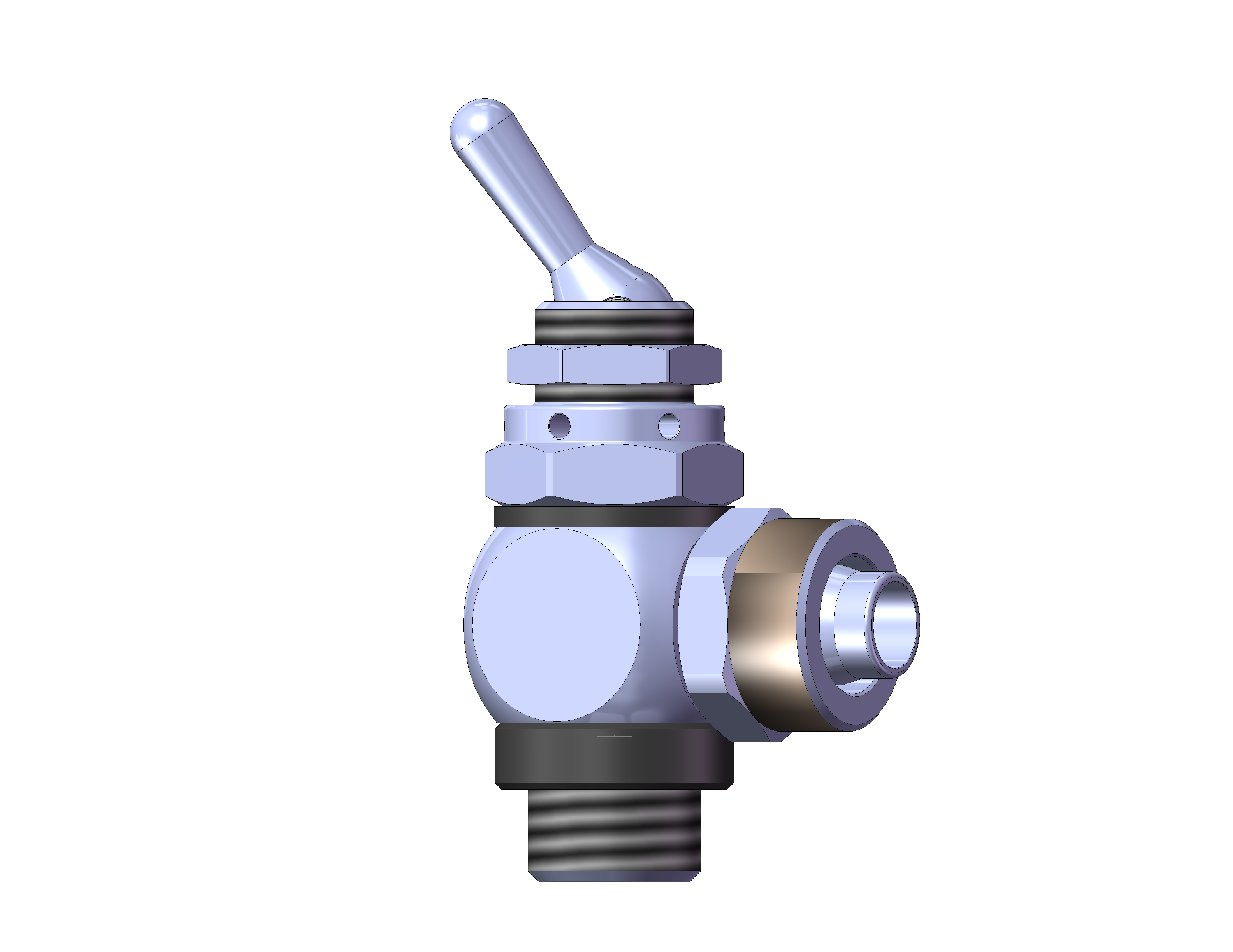

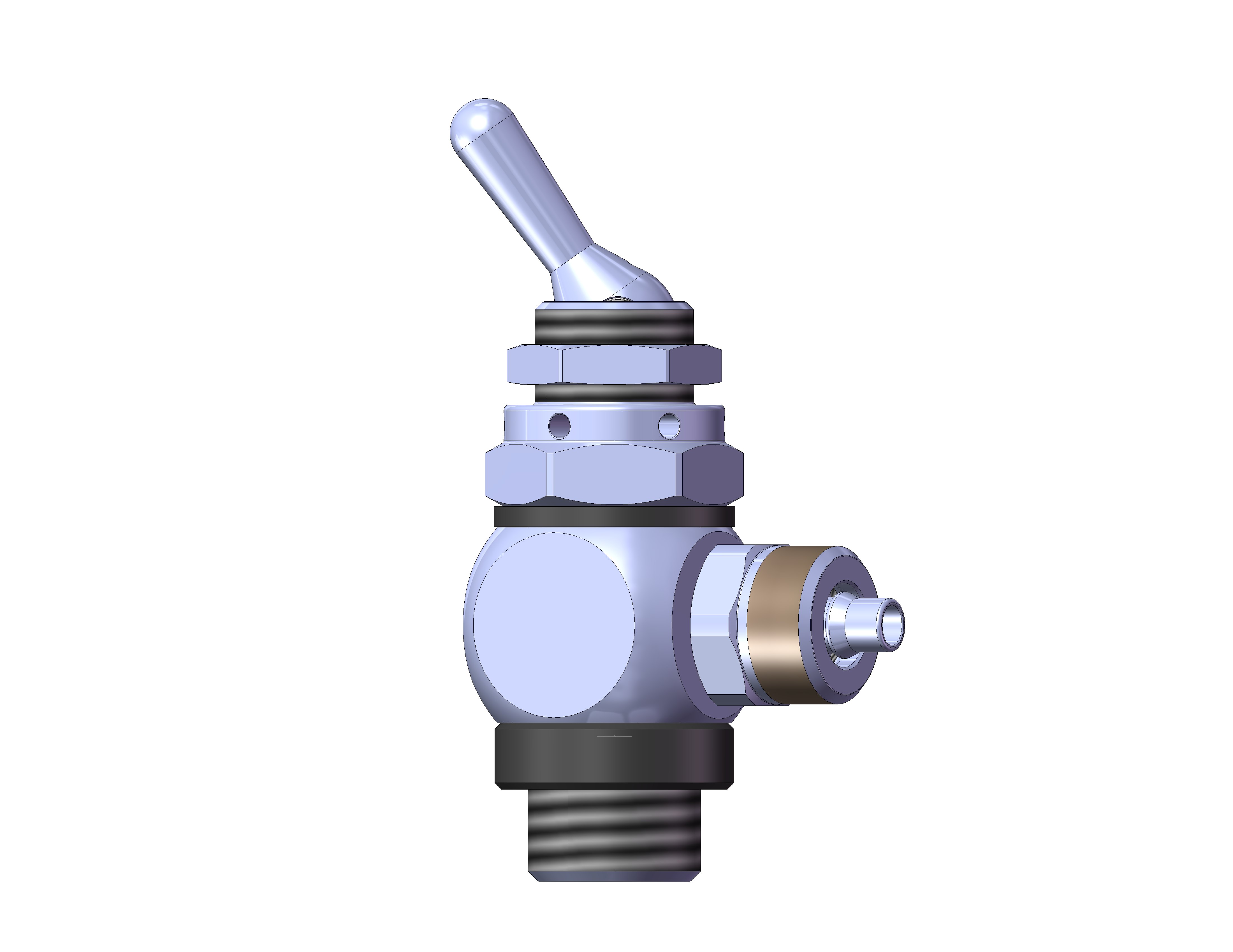

Anschlüsse:	Der Druckluftanschluss (P) am Schwenkarm ist in folgenden Ausführungen lieferbar: a) mit Rapidanschlüssen für Schlauch 6/4, 8/6 und 10/8 mm b) mit G1/4" oder G1/8" Innengewinden c) mit Steckanschlüssen für Schlauch Ø6, Ø8 oder Ø10 mm
Werkstoffe:	Hohlschraube, Schwenkarm und Kipphebel: Messing vernickelt Innenteile Messing blank O-Ring Nitril Feder rostfreier Stahl Dichtungen: glasfaserverstärkter Kunststoff
Betriebsdruck	0 - 8 bar
Nennweite:	4.2 mm
Normalnenndurchfluss:	380 l/Min.*
Temperaturbereich:	-10 bis +80°C
Zubehör:	Sechskantmutter
