KHV-67-E (Kipphebelventil 3/2-Wege)

Warenkorb

Der Warenkorb ist leer

13,65 CHF pro Stück Hersteller: SAB technology AG

Schwenkarm

–

In den Warenkorb

Spezifikationen

Einschraubgewinde	G1/8"
MwSt.	exkl. MwSt.
Lieferzeit	3-5 Tage (bis 100 Stk.)

Einsatz
Zum Steuern von einfachwirkenden Luftzylindern oder generell Druckluft.
Verwendung findet das G1/8" Kipphebelventil im Vorrichtungsbau, bei Handarbeitsplätzen, für
Prüfvorrichtungen, zum Spannen, Ein- und Ausschalten von Druckluft, Stoppen, Drücken und
Bewegen.

Beschreibung

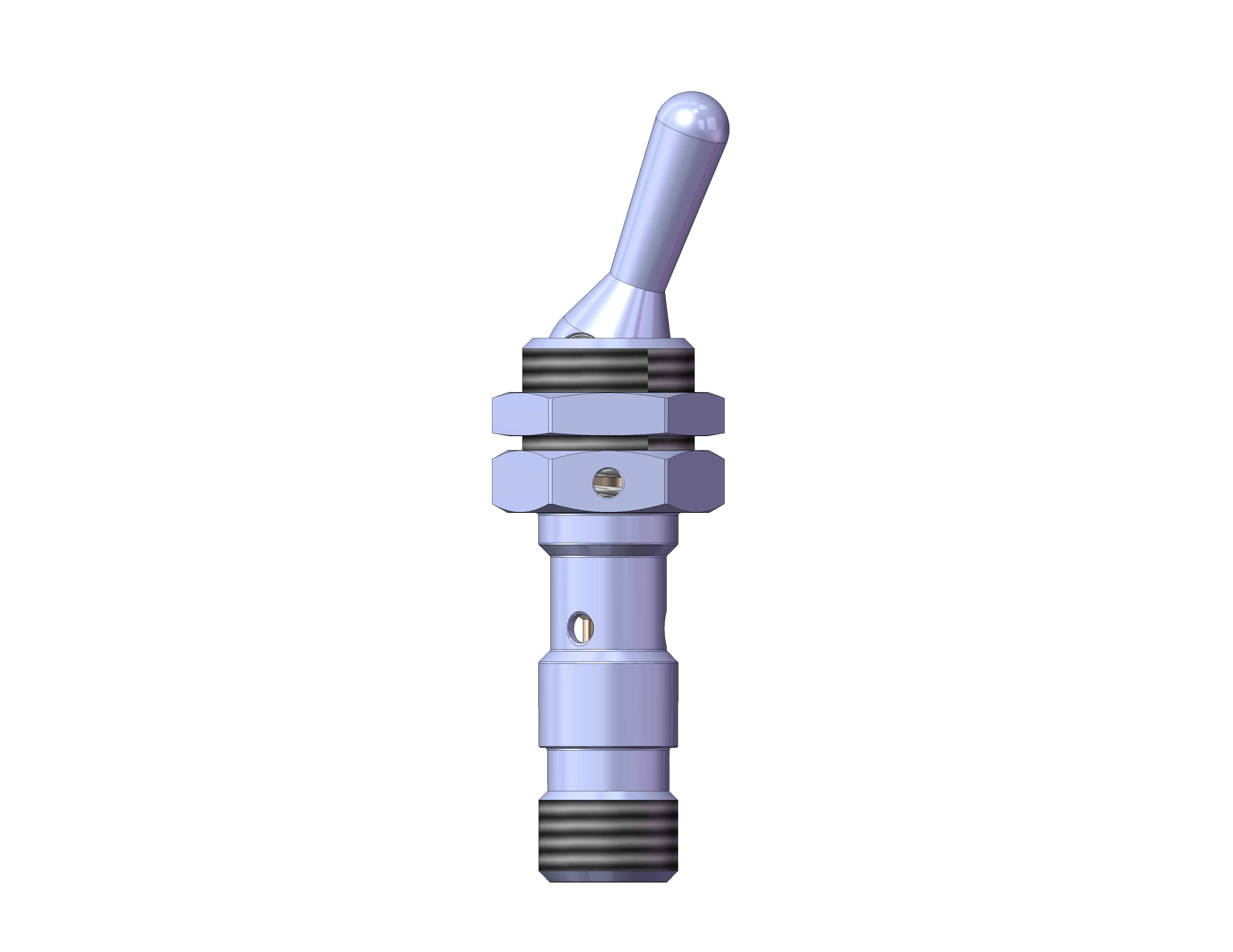

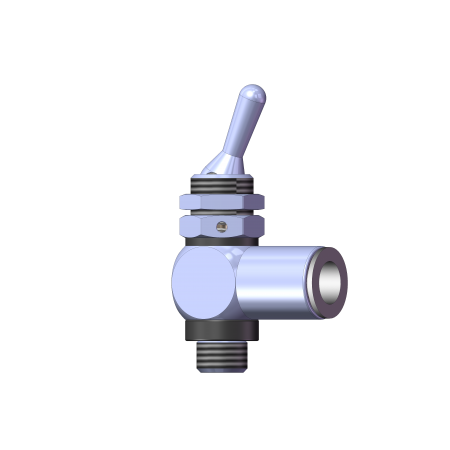

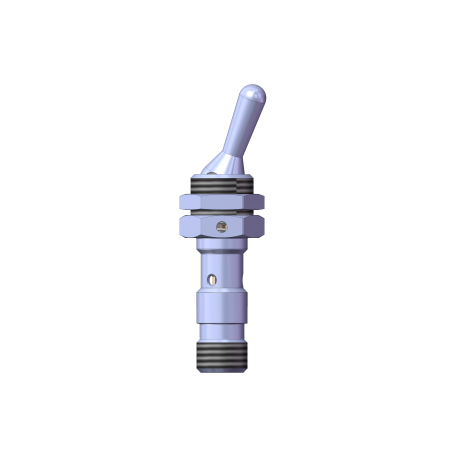

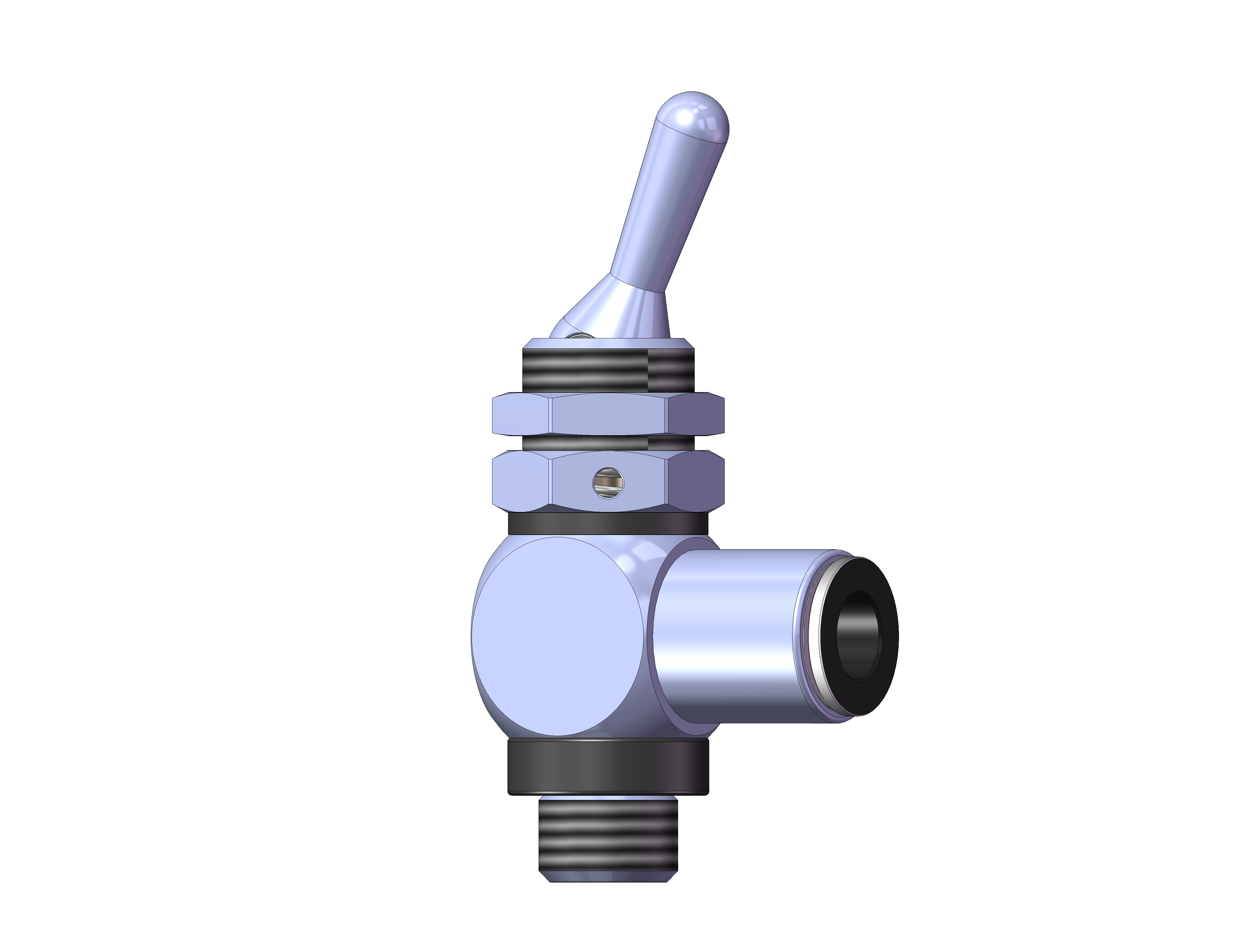

Das Kipphebelventil in Hohlschraubenausführung ist ein von Hand zu betätigendes Schieberventil.
Es ist lieferbar als 2/2- und 3/2-Wegeventil mit Entlüftung beim Sechskant wo die Abluft
ungefasst entweichen kann. Das Kipphebelventil kann z.B. direkt in einen einfachwirkenden
Luftzylinder eingeschraubt werden, weil der Druckluftanschluss (P) am Schwenkarm ist und somit
keine weiteren Verschraubungen erforderlich sind.
Anschluss (P) beim Einschraubgewinde.

Vorteile
- Das Kipphebelventil G1/8" ersetzt durch seine Bauart eine aufwändige und teure Steuerung
- Der Schwenkarm ist 360° drehbar
- Der Kipphebel ist 360° dreh- und somit frei positionierbar
- Anzeige der Schaltstellung durch Markierung beim Kipphebel
- Das Ventil ist direkt am Einsatzort einschraubbar
- Kompakte Bauweise
- Keine zusätzlichen Verschraubungen notwendig
- Schalttafeleinbau möglich
- Kennzeichen für das 3/2-Wegeventil sind die Entlüftungsbohrungen
- Mit unverlierbaren Dichtungen

Lieferung
Einbaufertig, gemäss Bestellangaben

Spezifikationen:

Durchfluss-Medien:	Druckluft aufbereitet Flüssigkeiten in Abhängigkeit der verwendeten Werkstoffe
Bauart:	Schieberventil in Hohlschraubenbauweise
Befestigungsart:	Am gewünschten Einsatzort direkt in ein G1/4"-Gewinde einschraubbar oder Schalttafeleinbau (Lochdurchmesser 12 mm). Einbaulage beliebig.

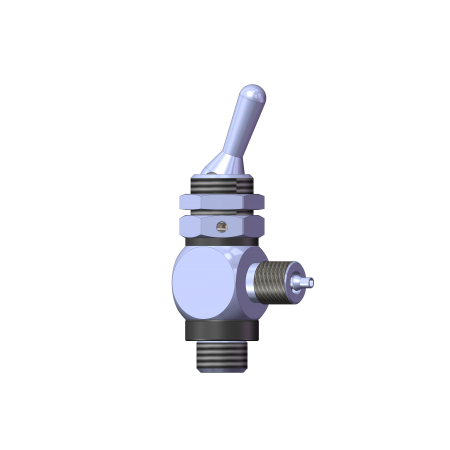

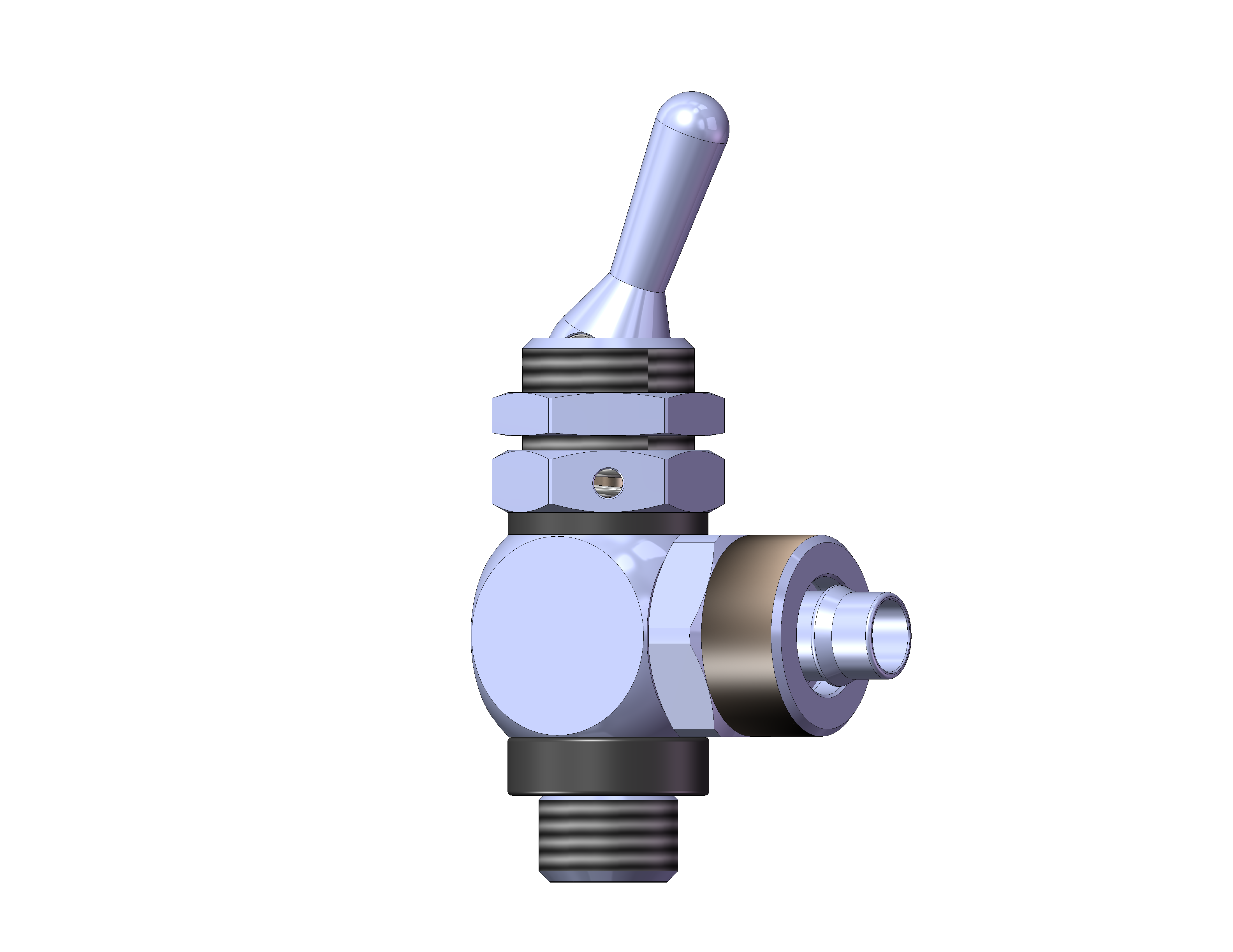

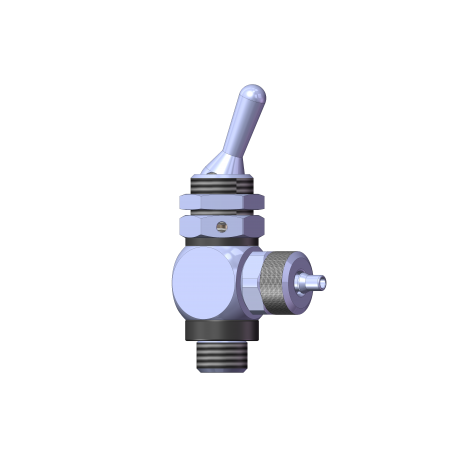

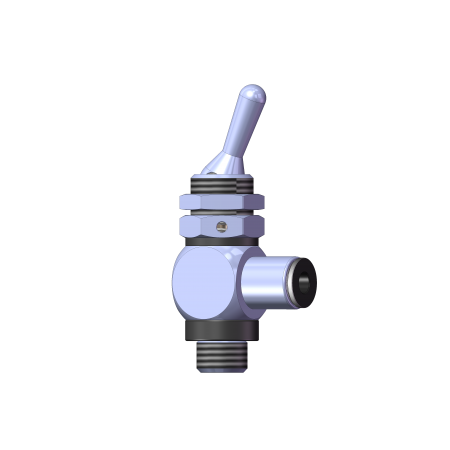

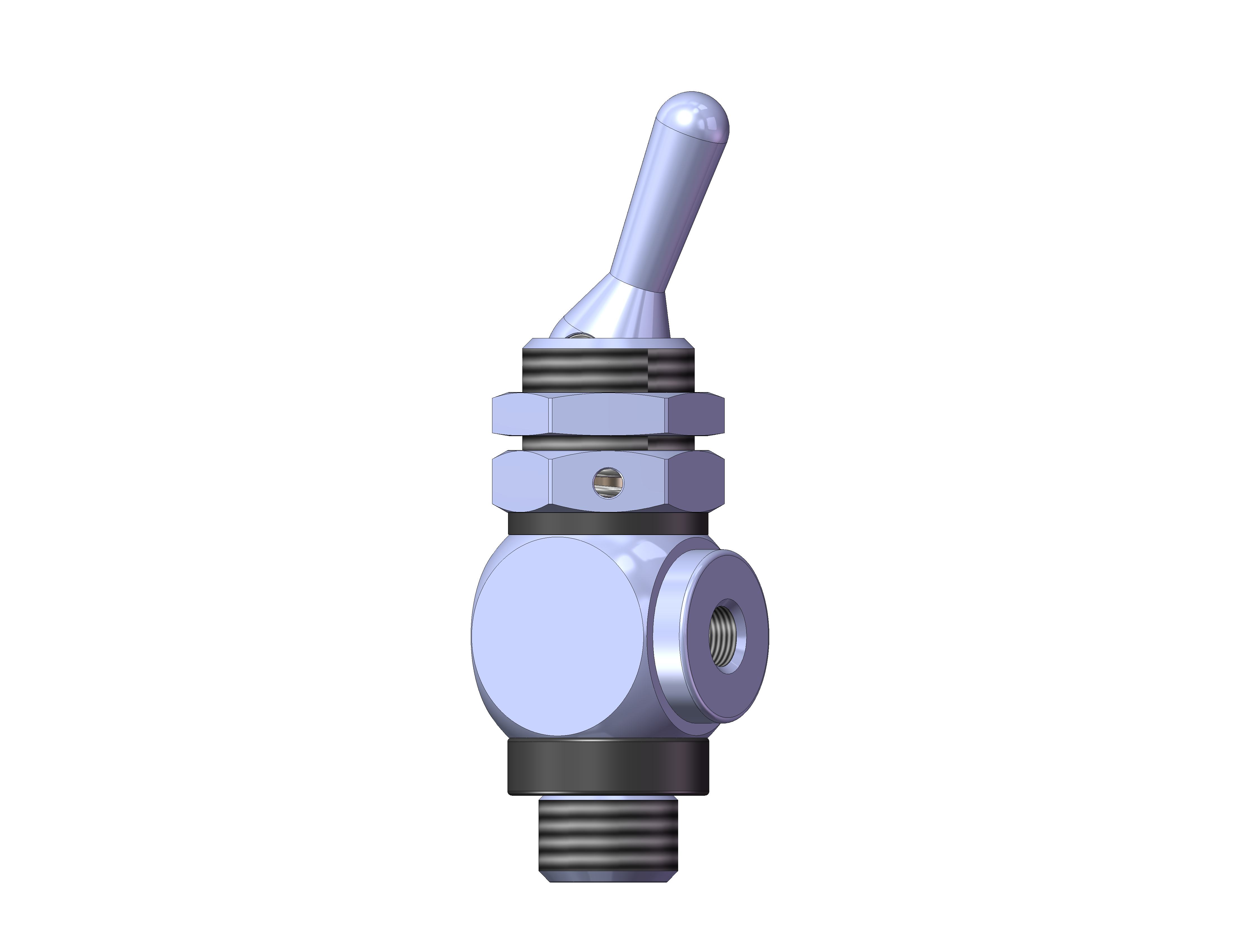

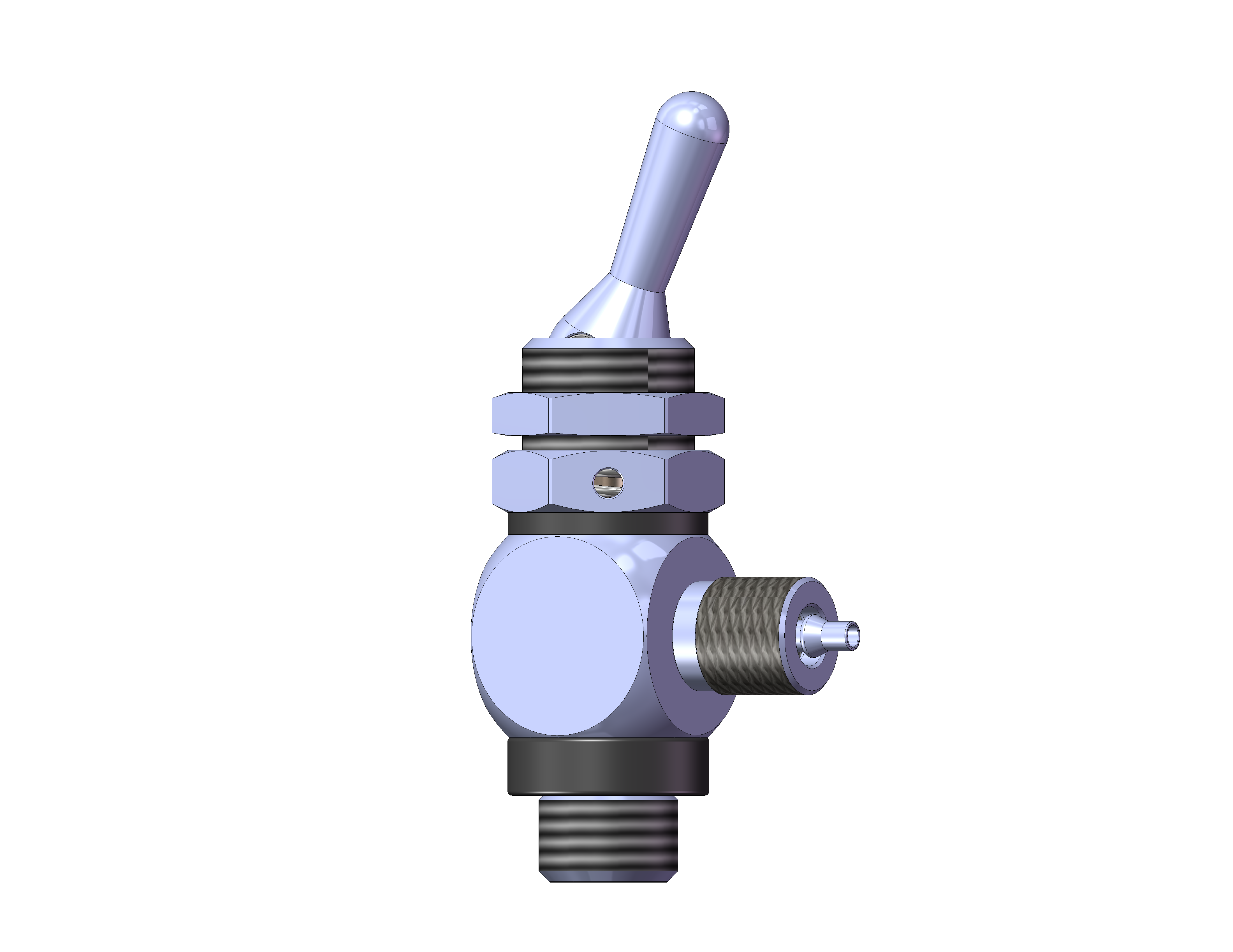

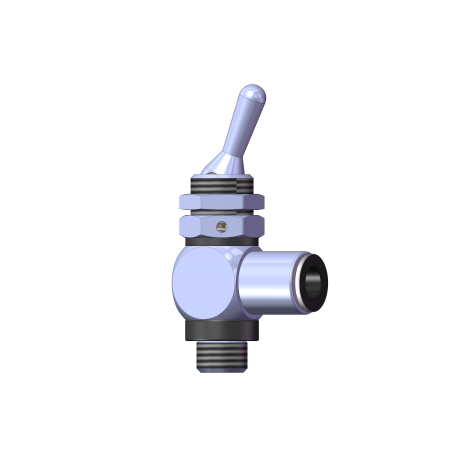

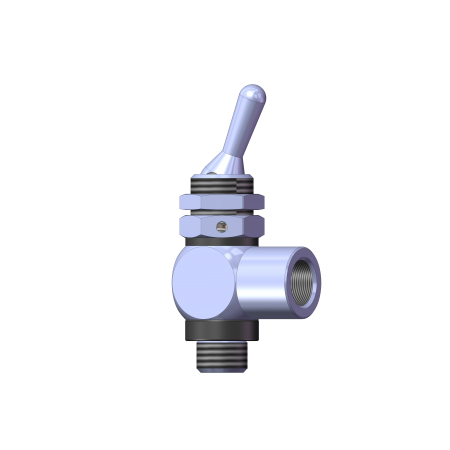

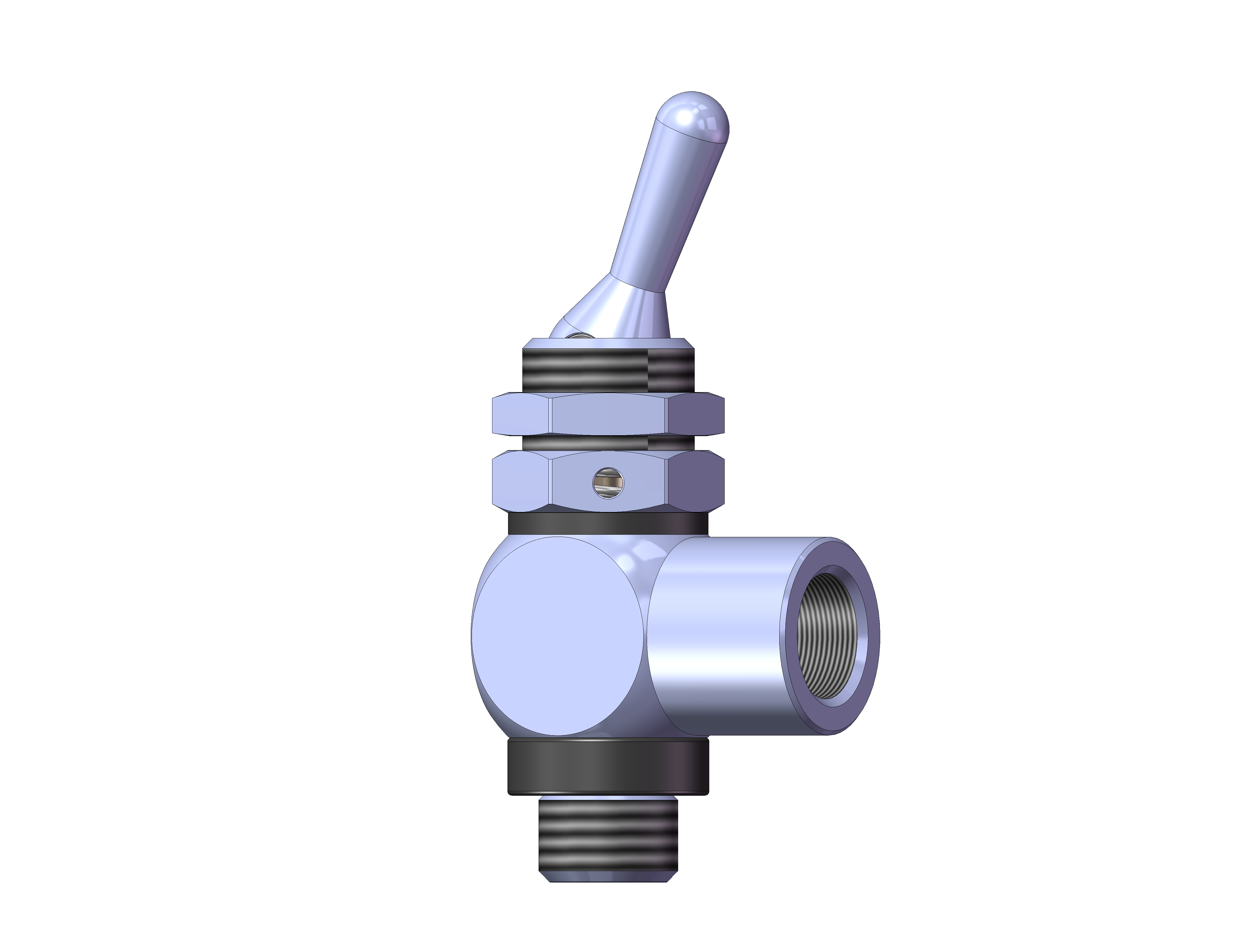

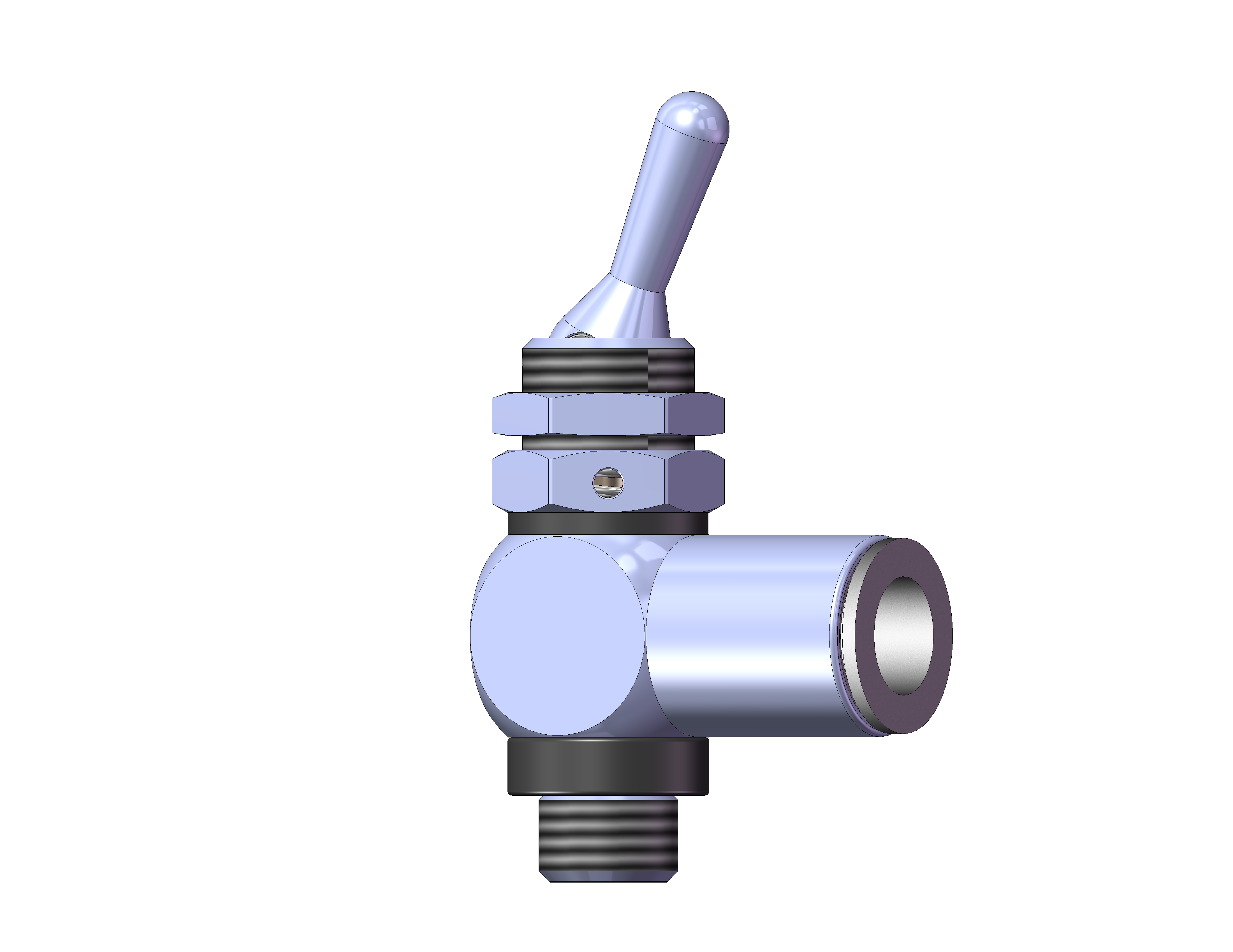

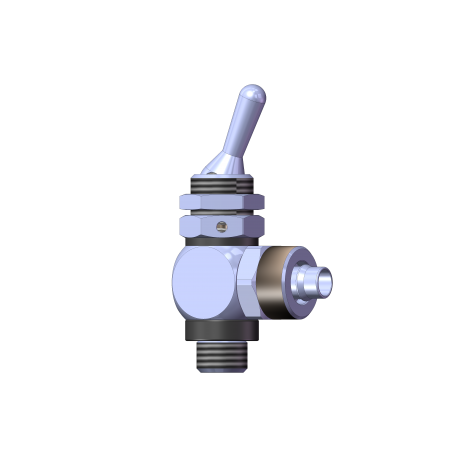

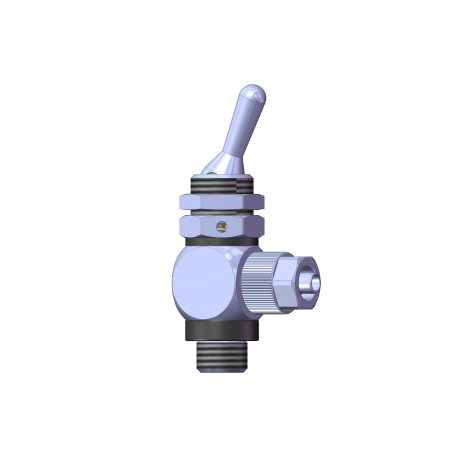

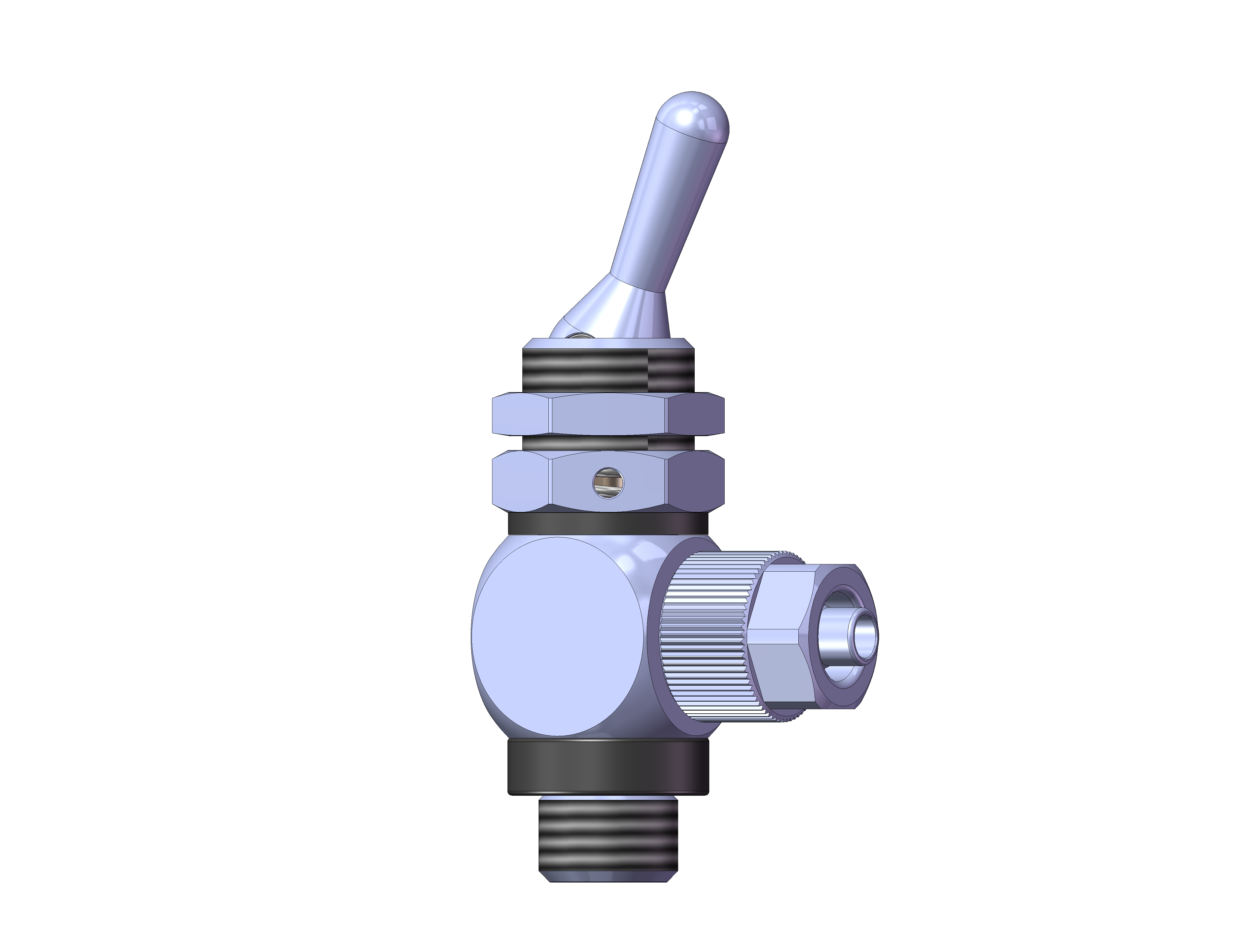

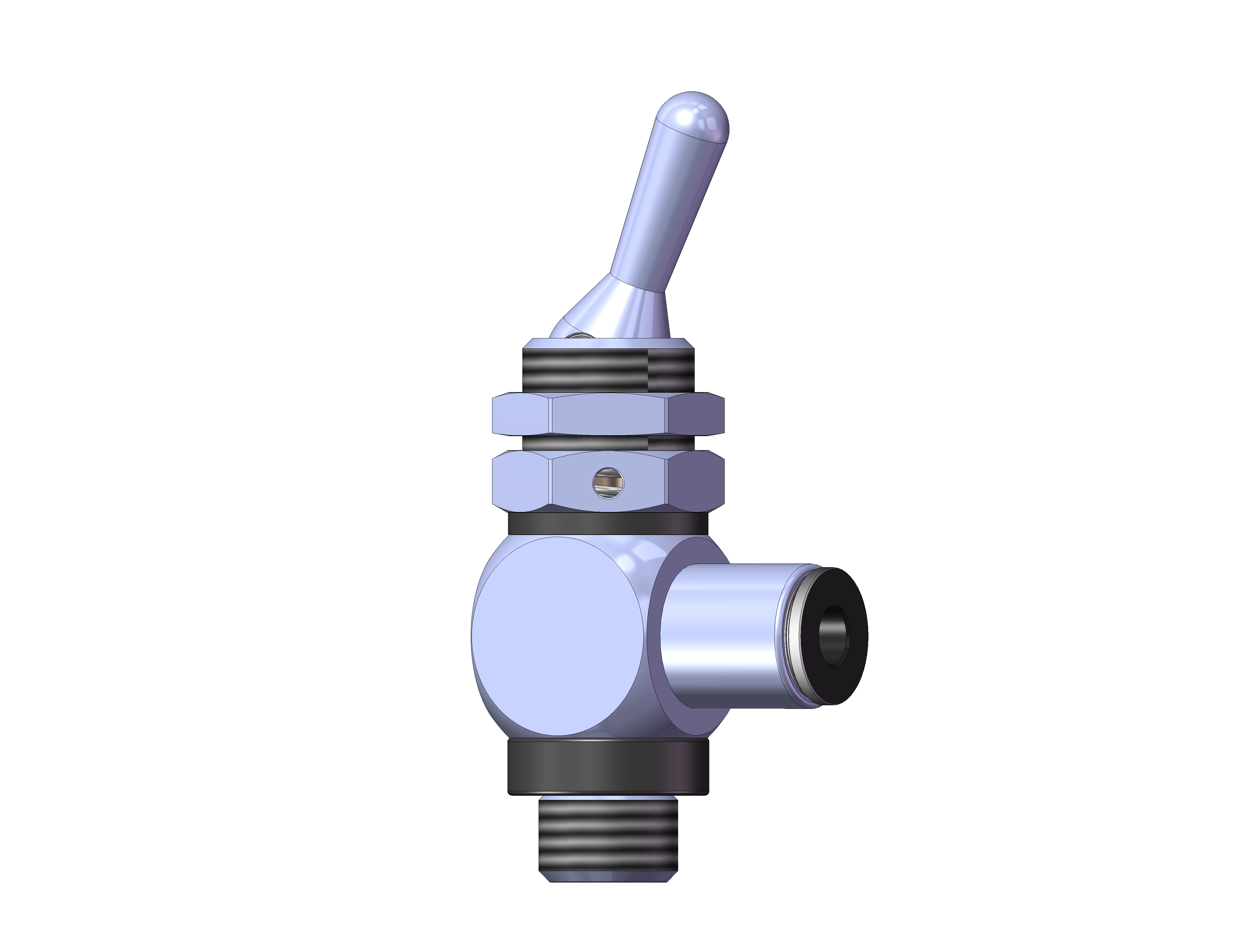

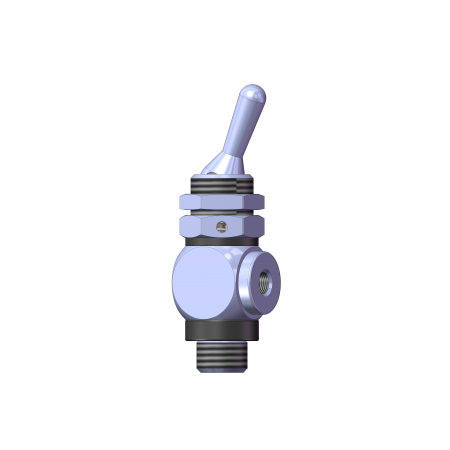

Anschlüsse:	Der Druckluftanschluss (P) am Schwenkarm ist in folgenden Ausführungen lieferbar: a) mit Rapidanschlüssen für Schlauch 4/2, 4.3/3, 5/3, 6/4 und 8/6 mm b) mit G1/8" oder M5 Innengewinden c) mit Steckanschlüssen für Schlauch Ø 4, 6 oder 8 mm
Werkstoffe	Hohlschraube, Schwenkarm und Kipphebel: Messing vernickelt Innenteile Messing blank O-Ring Nitril Feder rostfreier Stahl Dichtungen glasfaserverstärkter Kunststoff
Betriebsdruck:	0 - 8 bar
Nennweite:	2.5 mm
Normalnenndurchfluss:	300 l/Min.*
Temperaturbereich:	-10 bis +80°C
