Einsatz

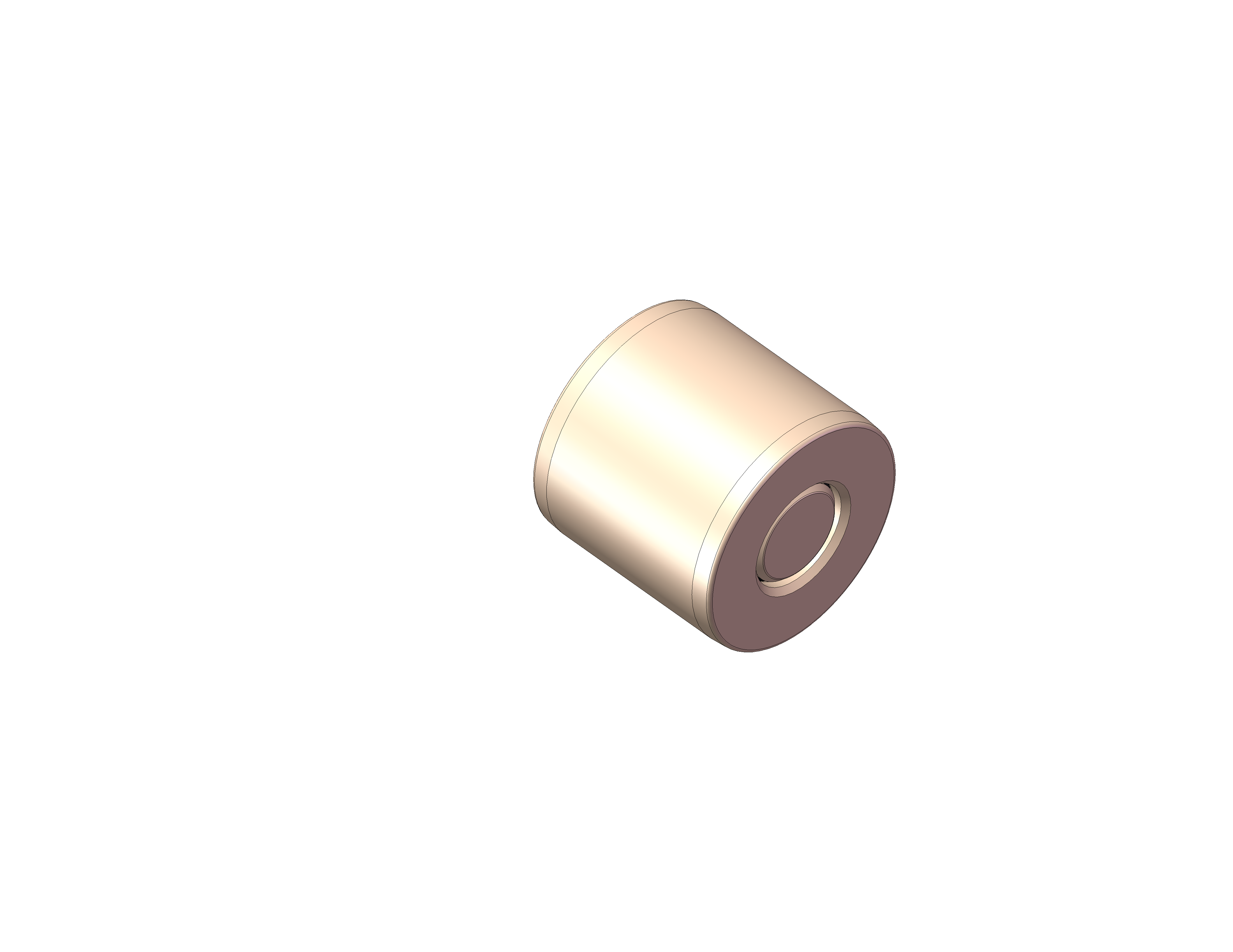

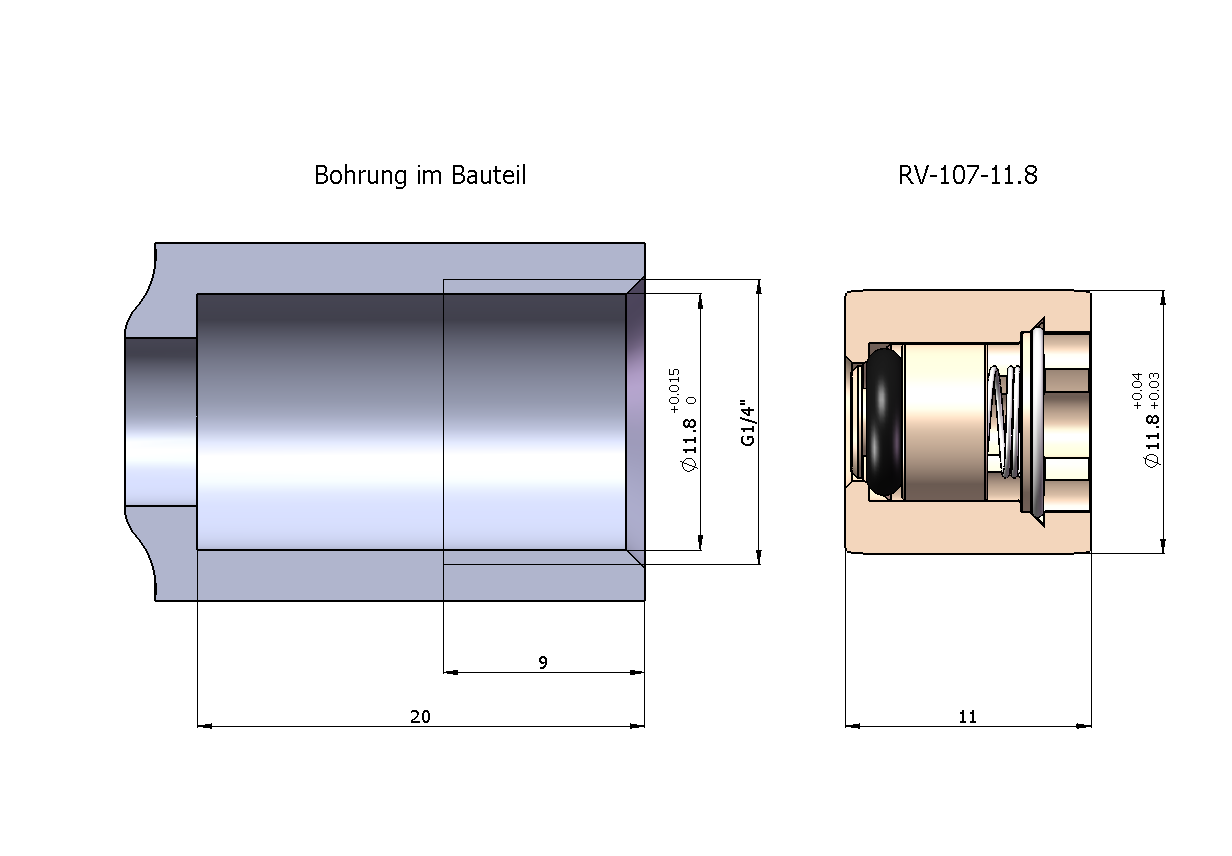

Dieses Rückschlagventil in Patronenausführung (Cartridge) kann in eine verlängerte
Kernlochbohrung Ø11.8 eingepresst werden. Die Durchflussrichtung kann frei gewählt werden.
Beschreibung
Der Durchfluss wird in einer Richtung vollständig gesperrt. In entgegengesetzter Richtung strömt
das Medium ungedrosselt durch.
Wichtiger Hinweis
Rückschlagventile sind, wenn immer möglich, senkrecht einzubauen..
Vorteile
- Kompakte Bauweise
- Minimalste Abmessungen
- Direkt in Bauelement einpressbar
- O-Ring Dichtung
Lieferung
Einbaufertig, gemäss Bestellangaben
Spezifikationen:
| Durchfluss-Medien: |
Druckluft aufbereitet
Flüssigkeiten in Abhängigkeit der Werkstoffe |
| Bauart: |
Sitzventil, Einpressrückschlagventil mit O-Ring Dichtung |
| Befestigungsart: |
Einpressen in ein Loch Ø 11.8 mm |
| Anschlüsse: |
am Rückschlagventil keine |
| Werkstoffe: |
Gehäuse Messing blank
Innenteile Messing blank
Feder und Sicherungsring aus rostfreiem Stahl
O-Ring Nitril |
| Betriebsdruck: |
0.15 - 8 bar |
| Öffnungsdruck |
0.15 bar |
| Nennweite: |
5.30 mm |
| Normalnenndurchfluss: |
605 l/Min.* |
| Temperaturbereich: |
-10 bis +80°C |
